EMU630
一次装夹实现多面联动加工

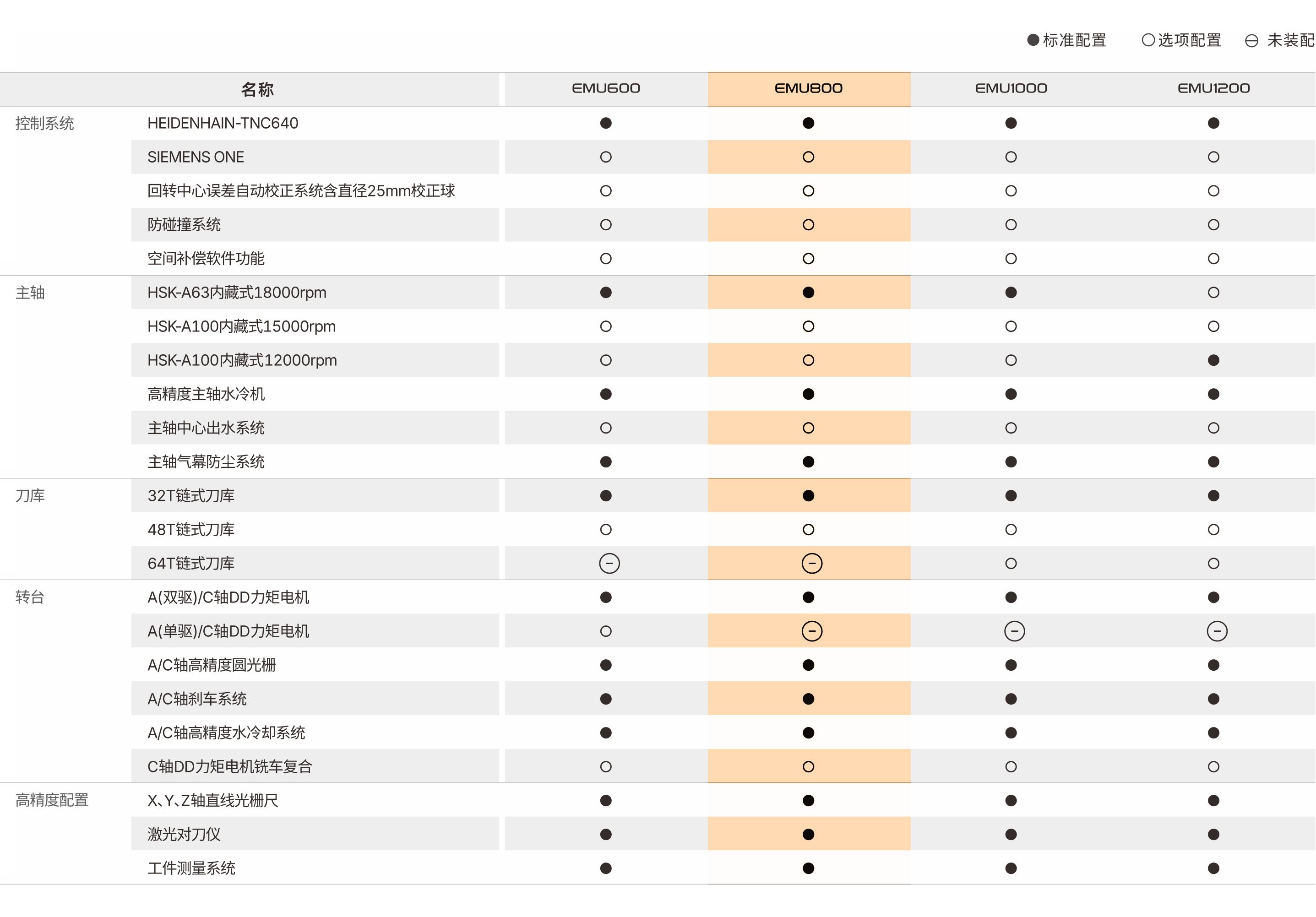

SUNSHINE CNC 主要配置

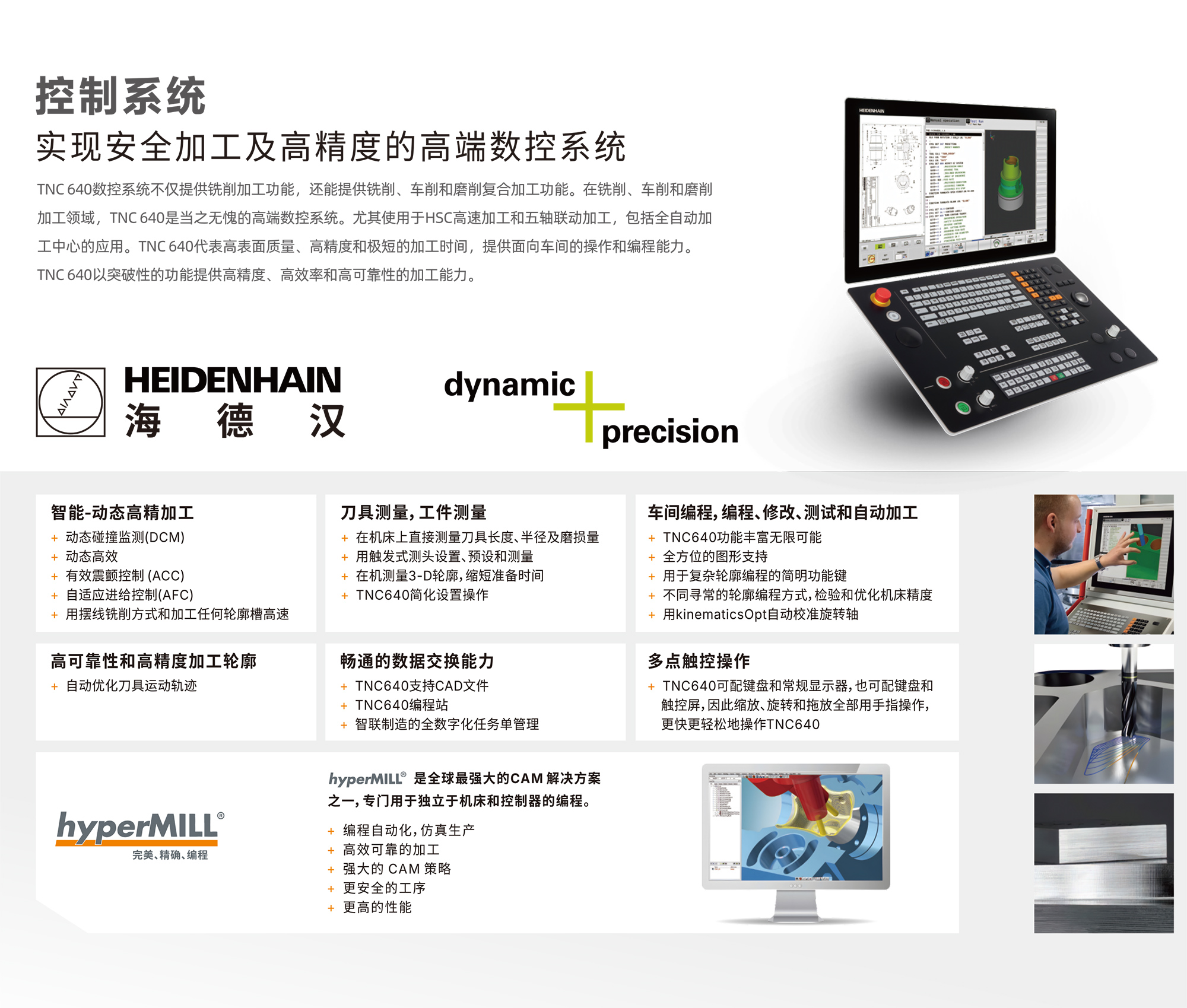

● 德国海德汉或西门子五轴联动控制系统
● 德国海德汉或西门子电机及驱动
● HSKA63内藏式18000转主轴,额定扭矩105Nm
● DD转台,A轴双驱,AC轴标配海德汉圆光栅
● 三轴标配海德汉直线光栅尺
● 日本NSK三轴滚珠丝杆 XYZ
● 德国力士乐三轴线性导轨 XYZ
● 32位平置式链式刀库
● 高精密变频式水冷机
● 电柜空调

五轴联动,高速、高精度

● 天车式结构,超重机身设计,稳定性更好;
● 移动部件轻量化设计,机床反应快,惯量小,加工效果更好;
● 横梁采用箱中箱结构,一体式拖板,机床精度保持性更好;
● 四条导轨结构的主轴箱,刚性更好;
● 三轴采用日本NSK精密滚珠丝杆精度更高;
● 三轴采用德国力士乐线性导轨,位移速度快,精度更高;
● 采用高速内藏式tHSK主轴,转速高,平稳度更好;
● AC轴采用大扭矩电机直驱,扭矩大,精度更高;
● 五个轴均标配光栅尺,精度更高更稳定;
● 封闭式刀库,更安全可靠。

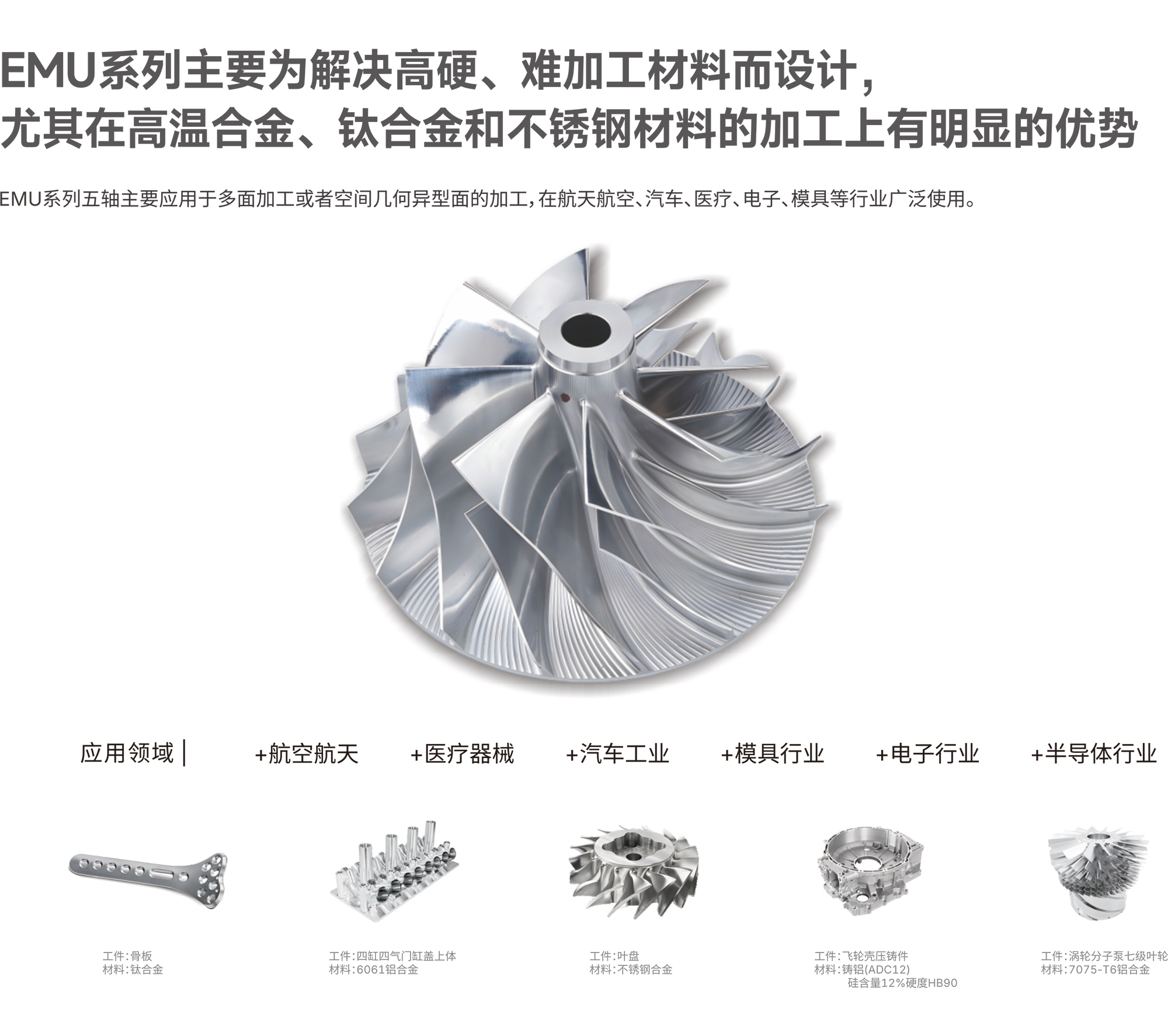

部分加工样例

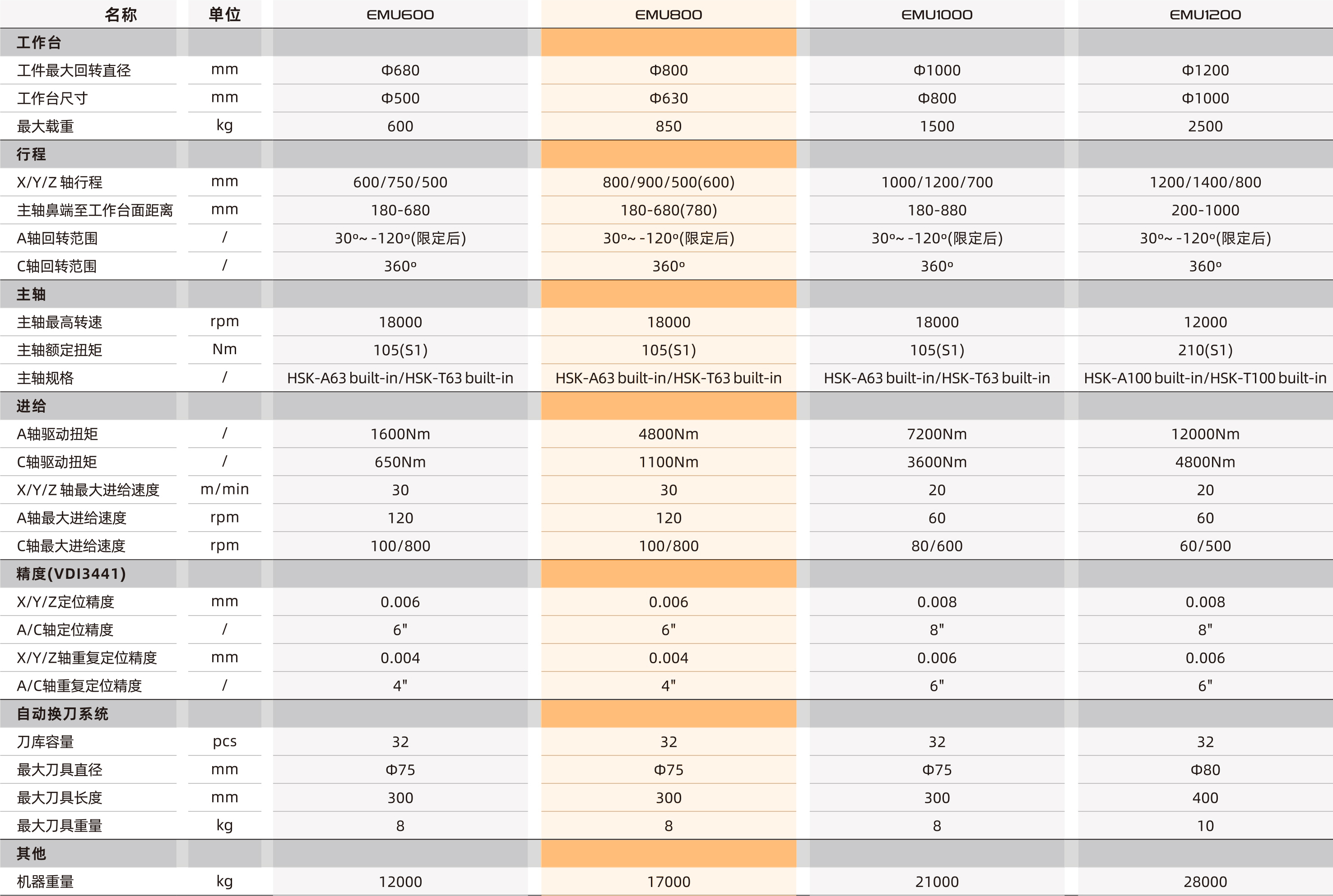

技术参数
项目 单位 EMU630
工件最大回转直径 mm Φ800
工作台尺寸 mm Φ630
最大载重 kg 850
X/Y/Z 轴行程 mm

800/850/500

A轴回转范围 / 30º~ -120º
C轴回转范围 / 360º
主轴最高转速 rpm 18000
主轴额定扭矩 Nm 105
主轴规格 / HSKA63 bulit-in

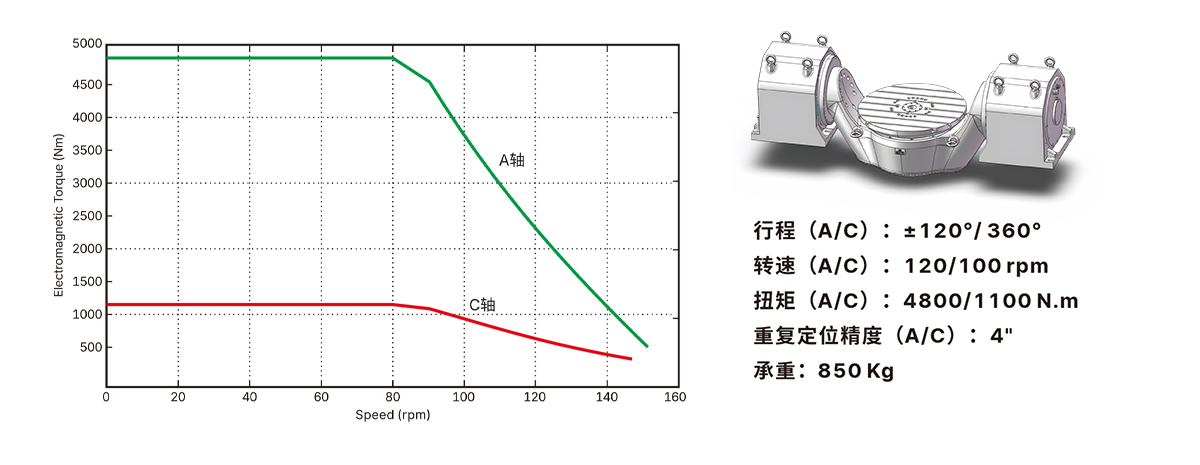

A轴驱动扭矩 Nm 4800
C轴驱动规格 Nm 1100
X/Y/Z 轴最大进给速度 M/min 30
A轴最大进给速度 rpm 120
C轴最大进给速度 rpm 100

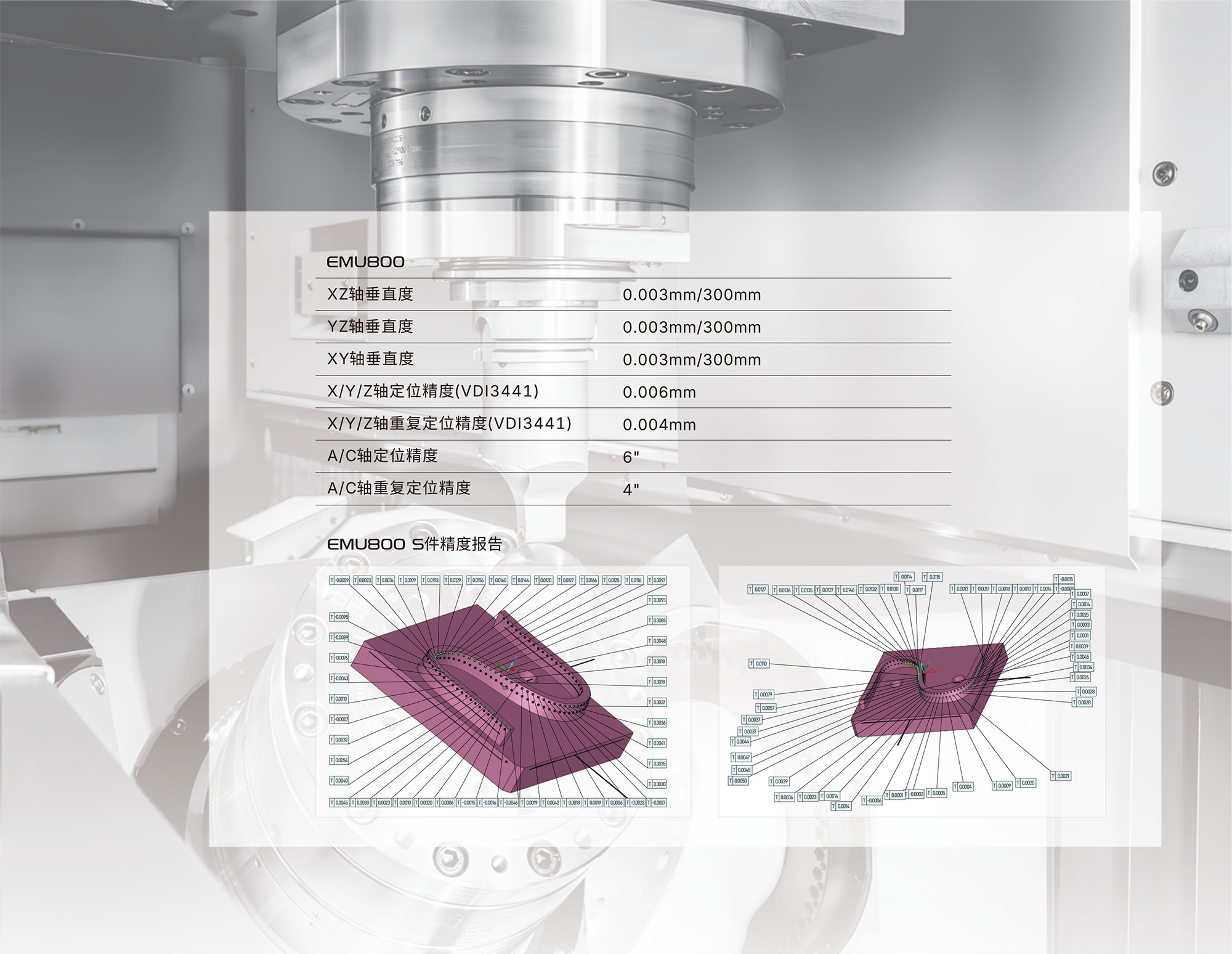

X/Y/Z定位精度VDI3441 mm

0.006

A/C轴定位精度VDI3441 /

6”

X/Y/Z重复定位精度VDI3441 mm

0.004

A/C轴重复定位精度VDI3441 /

4”

刀库容量 pcs

32

最大刀具直径 mm

Φ63

最大刀具长度 mm

300

最大刀具重量 kg

8

机器重量 kg

16,000
