T8
快速位移搭配高速换刀机构更能体现加工之效率

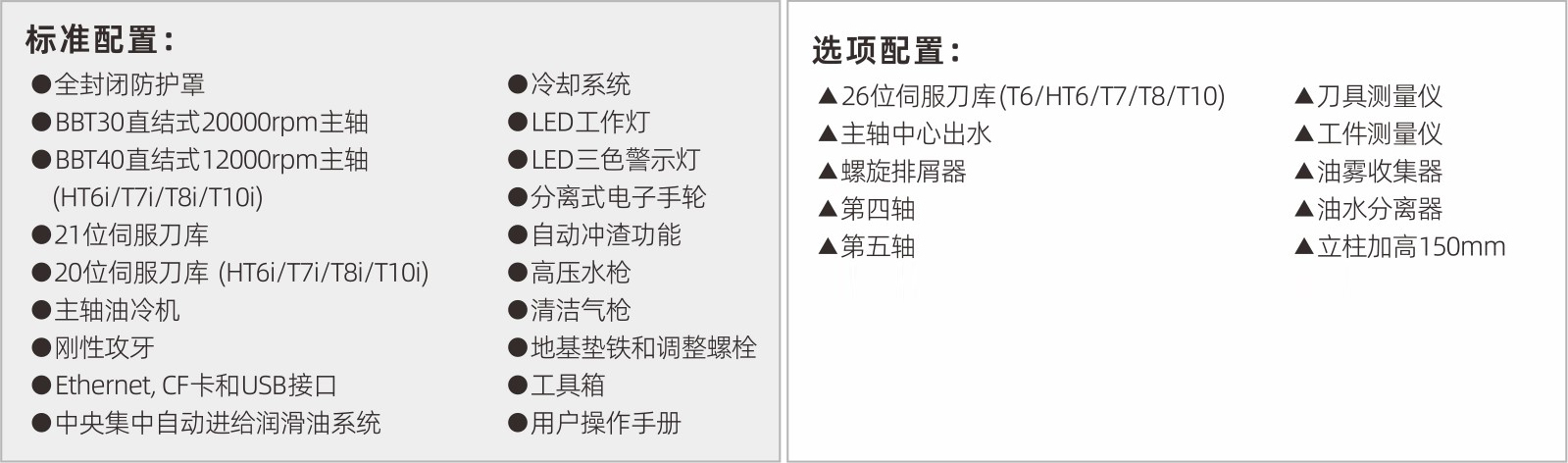

SUNSHINE CNC 主要配置
● 日本三菱M80控制系统
● 日本三菱电机及驱动

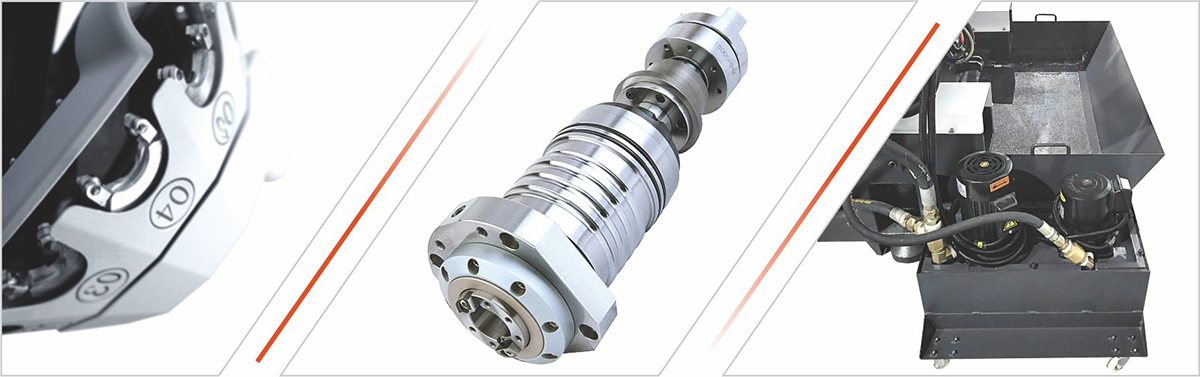

● BBT30 直结式20000转主轴,带气幕保护
● BT30 21位伺服夹臂式刀库
● 日本THK或台湾上银/银泰三轴线轨
● 日本THK或台湾上银/银泰三轴滚珠丝杆

效率与精度的完美结合

● 采用重型机身设计,箱型立柱,刚性好,稳定性高。
● 三轴采用线性滚珠导轨,速度快,精度高。
●  Z轴带抱闸,无配重设计,上下高速移动,不振动,精度高。
● 搭配头部伞形刀库,换刀快,效率高。
●  后排屑结构设计,清渣更方便。

部分加工样例







技术参数
项目 单位 T8
X/Y/Z轴行程 mm 800/500/330
主轴鼻端至台面 mm 160-490
主轴中心至立柱距离 mm 546
三轴导轨 /

滚珠线轨

工作台面积 mm 1000*500
最大载重 kg 450
T型槽(数目-尺寸*间距) mm 5-18*100
三轴快移速度 m/min 48/48/48
切削进给速度 mm/min 1-20000
主轴转速 rpm 20000
主轴规格 / BBT30 Φ110
主轴电机功率 kw 5.5
三轴电机功率(X/Y/Z) kw 1.5/1.5/3
定位精度(VDI3441) mm 0.008
重复定位精度(VDI3441) mm

0.006

刀库形式 pcs

21T/26T 伺服

机械重量 kg

4200

外形尺寸 mm

2700*2200*2400
