H80
一次装夹,多面加工,效率更高

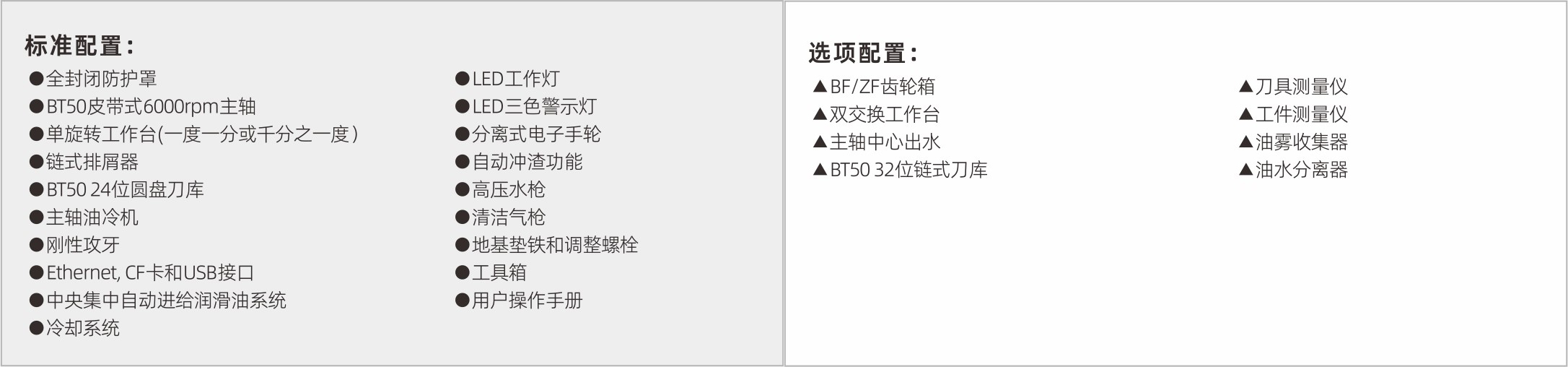

SUNSHINE CNC 主要配置
● 日本三菱M80或Fanuc 0i-MF Plus或Siemens 828D 280控制系统
● 日本三菱或Fanuc或Siemens电机及驱动
● 标配BT50 皮带主轴
● 标配主轴气幕保护
● 台湾冈田BT50 24位圆盘式刀库
● 台湾上银/银泰三轴线轨
● 台湾上银/银泰三轴滚珠丝杆
● 日本NSK精密斜角轴承

多面加工,效率高、精度高

● 所有铸件均采用米汉钠铸件,变形量小,抗震能力强。
●  一次装夹可实现多面加工。
● 配备大功率电机,可实现大扭矩输出。
● 三轴采用线性滚柱导轨,速度快、精度高、刚性好。

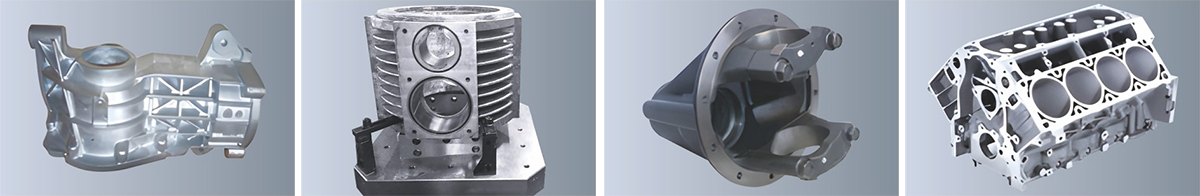

部分加工样例







技术参数
项目 单位 H80
工作台尺寸 mm 800*800

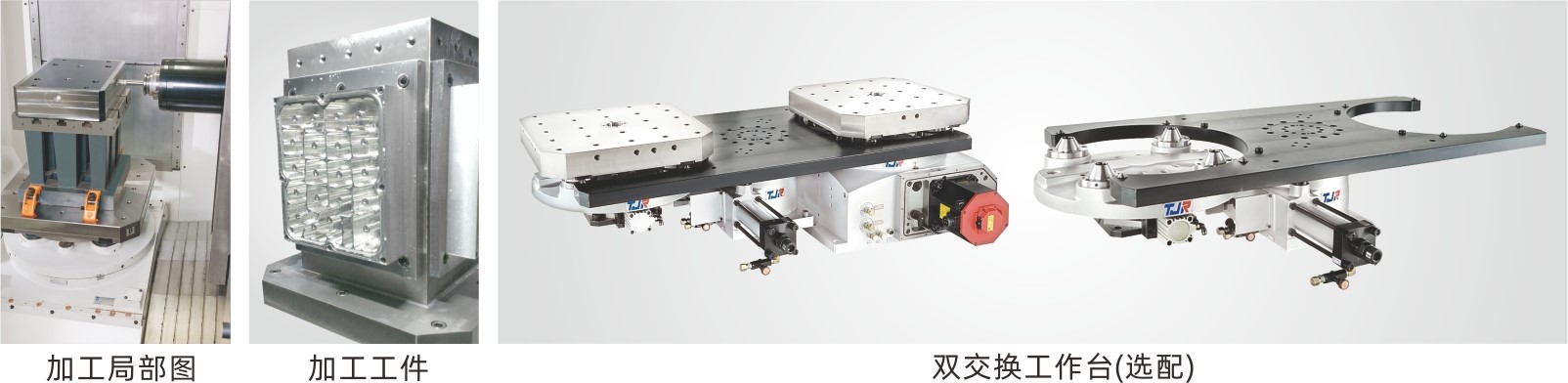

工作台数量 pcs 1pc(选配双交换工作台)
工作台分度 ° 1度或千分之一度
最大载重 kgs 1200
X/Y/Z轴行程 mm 1400/1000/1050
主轴中心至工作台面距离 mm -50-950
主轴断面至工作台中心距离 mm 200-1250
T型槽(数目-尺寸*间距) mm 16-24*125
主轴规格 / BT50
主轴转速 rpm 6000
切削进给速度 mm/min 1-12000
三轴快移速度 M/min 20/20/20
主轴电机功率 kw 18.5/22
三轴电机功率(X/Y/Z) kw 4.5/4.5/4.5
定位精度(VDI3441) mm 0.010
重复定位精度(VDI3441) mm 0.008
机械重量 kg

21000

外形尺寸 mm

4200*4200*3600
