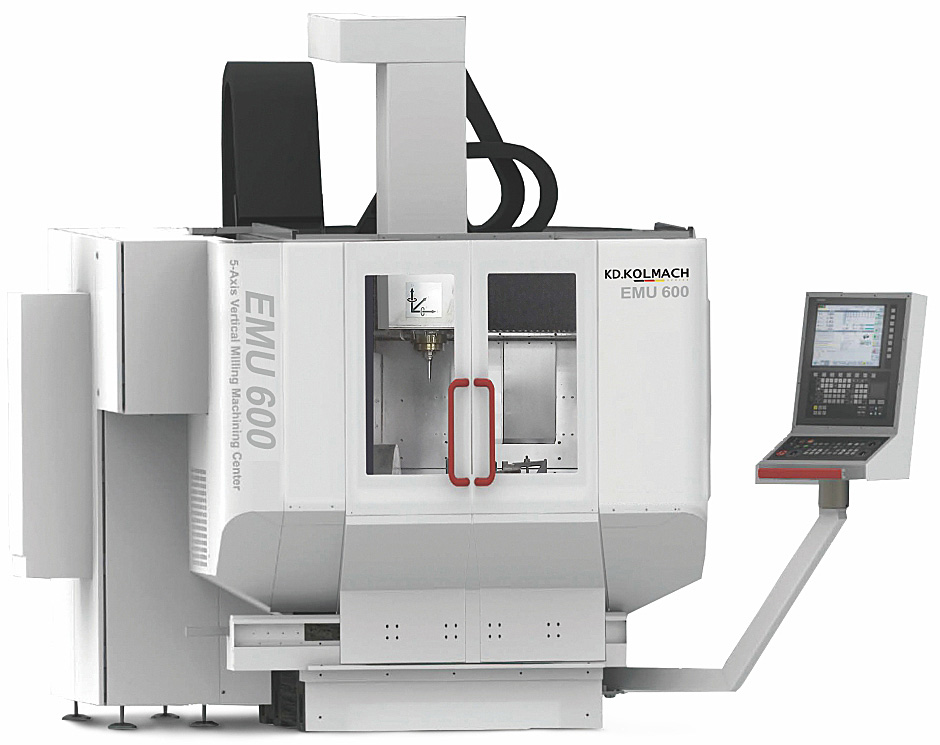

多轴联动,高速、高精度
● 人造大理石床身,热膨胀系数小,不易变形。
● 床身一次成型,阻尼大,抗震能力强。
● A/C轴采用力矩电机直驱,扭矩大,精度高。
● 摇篮式转台,中心驱动,有效地抑制振动,消除反向间隙。
● 使用高速、大扭矩电主轴,转速高,精度好。
● 一次装夹可实现五轴形面加工。
项目 | -EMU600 |
工件最大回转直径 | ∅800mm |
工作台直径 | ∅650×540mm |
工件最大重量 | 1000kg |
X/Y/Z 轴行程 |
650/650/450mm |
A(B)轴回转范围 | ±130º |
C轴回转范围 | 360º |
最高转速 | 18000rpm |
额定功率 | 30kw |
主轴规格 | HSK-A63 built-in |
A(B)/C轴驱动方式 | 力矩电机直驱 |
A(B)轴驱动规格 | 3760Nm |
C轴驱动规格 | 860Nm |
X/Y/Z 轴最大进给速度 | 48m/min |
A(B)轴最大进给速度 | 30rpm |
C轴最大进给速度 | 80rpm |
X/Y/Z/A/C轴全闭环控制 |
标配光栅 |
X/Y/Z轴定位精度 |
0.008mm |
A(B)/C轴定位精度 |
8" |
X/Y/Z轴重复定位精度 |
0.005mm |
A(B)/C轴重复定位精度 |
5" |
刀库容量 |
36pcs |
最大刀具直径 |
∅80mm |
最大刀具长度 |
300mm |
最大刀具重量 |
8kg |
机器重量 |
13000kg |
控制系统 |
KOLMACH / HEIDENHAIN |
