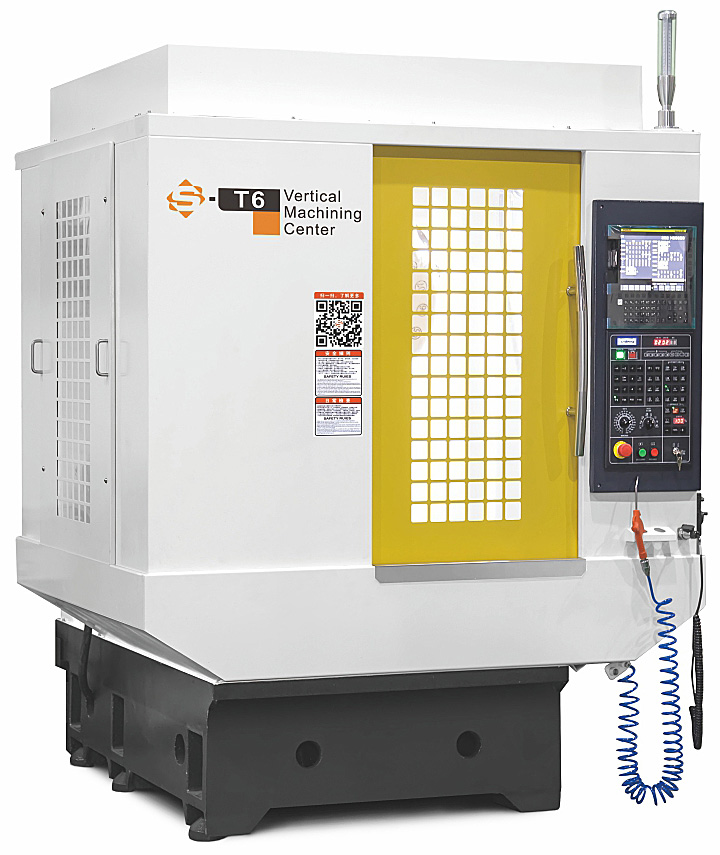

效率与精度的良好结合
● 采用重型机身设计,箱型立柱,刚性好,稳定性高。
● 三轴采用线性滚珠导轨,速度快,精度高。
● Z轴带抱闸,无配重设计,上下高速移动,不振动,精度高。

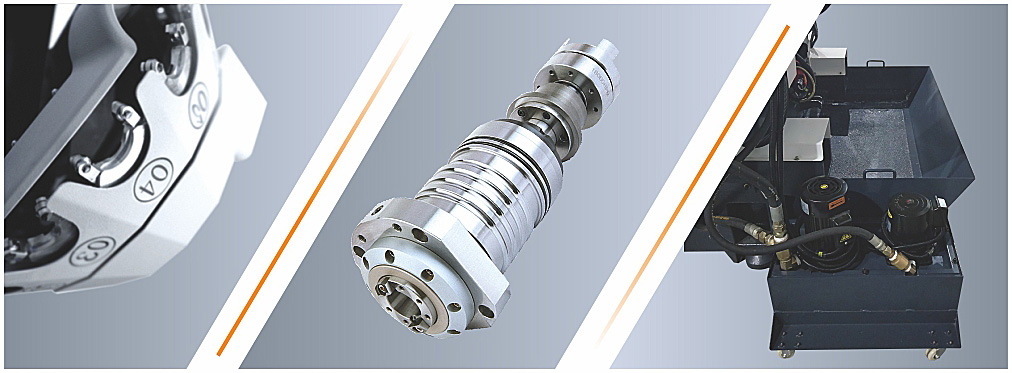

● 搭配头部伞形刀库,换刀快,效率高。
● 后排屑结构设计,清渣更方便。
项目 | -T6 |
三轴行程(X/Y/Z) | 600/400/300mm |
主轴鼻端至台面 | 150-450mm |
主轴中心至立柱距离 | 494mm |
三轴导轨 |
滚珠线轨 |
工作台面积 | 700×420mm |
最大载重 | 350kg |
T型槽(数目-尺寸*间距) | 3-14×125mm |
三轴快移速度 |
48/48/48M/min |
切削进给速度 | 0-10000mm/min |
主轴转速 | 20000rpm |
主轴规格 | BT30 |
主轴电机功率 | 5.5kw |
三轴电机功率(X/Y/Z) | 1.5/1.5/3kw |
定位精度 | ±0.005/300mm |
重复定位精度 | ±0.003mm |
刀库形式 | 夹臂式16/21Tpcs |
机械重量 |
3800kg |
外形尺寸 |
1950×2100×2400mm |
