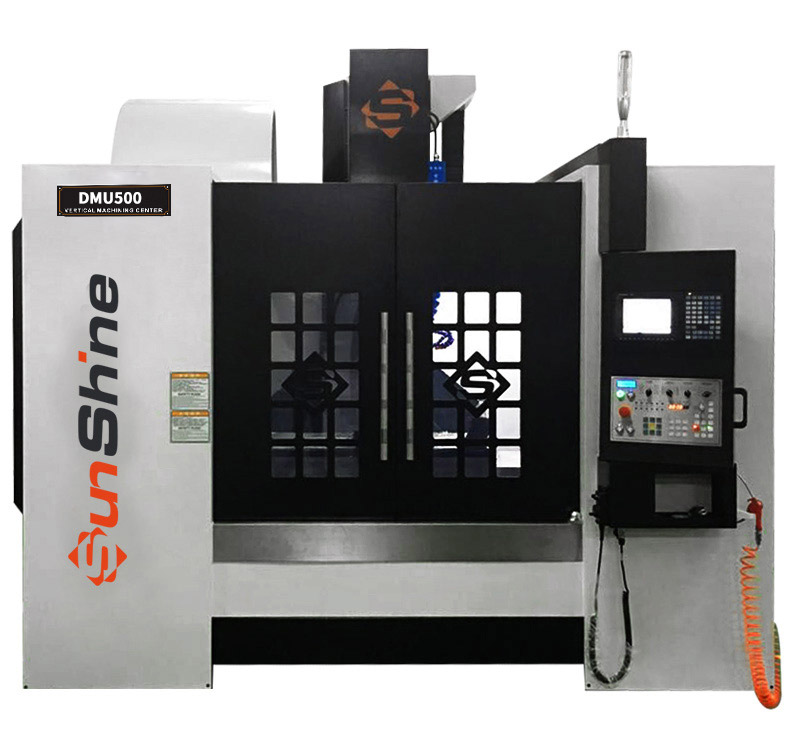

三善CNC -DMU500
一次装夹实现多面联动加工

SUNSHINE CNC 主要配置
● 采用日本三菱,发那科或德国西门子、海德汉控制系统。
● 日本三菱,法那科或德国西门子、海德汉主轴电机,三轴电机及驱动。
● 台湾知名品牌主轴。
● 台湾上银、银泰或日本THK或德国力士乐导轨及滚珠丝杆。
● 标配台湾知名品牌24T圆盘式刀库。
● 日本NSK轴承。

多轴联动,高速、高精度

● 人造大理石床身,热膨胀系数小,不易变形。
● 床身一次成型,阻尼大,抗震能力强。

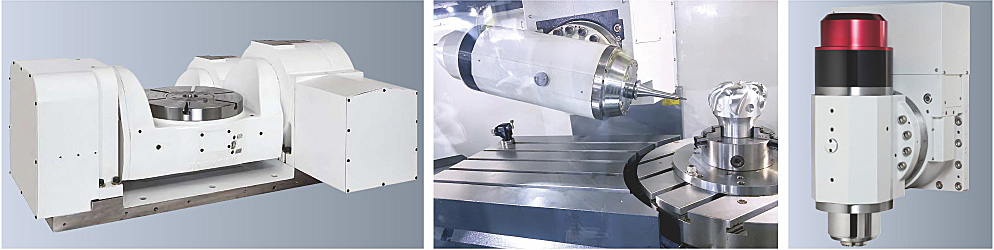

● A/C轴采用力矩电机直驱,扭矩大,精度高。
● 摇篮式转台,中心驱动,有效地抑制振动,消除反向间隙。
● 使用高速、大扭矩电主轴,转速高,精度好。
● 一次装夹可实现五轴形面加工。

部分加工样例







技术参数
项目  -DMU500
工件最大回转直径 ∅600mm
工作台直径 ∅1200×600 (∅500)
工件最大重量 800kg
X/Y/Z 轴行程

1100/600/600mm

A(B)轴回转范围 ±92º
C轴回转范围 360º
最高转速 15000rpm
额定功率 15kw
主轴规格 HSK-A63 built-in
A(B)/C轴驱动方式 伺服电机
A(B)轴驱动规格 16Nm
C轴驱动规格 16Nm
X/Y/Z 轴最大进给速度 36m/min
A(B)轴最大进给速度 20rpm
C轴最大进给速度 20rpm
X/Y/Z/A/C轴全闭环控制

选配

X/Y/Z轴定位精度

0.008mm

A(B)/C轴定位精度

8"

X/Y/Z轴重复定位精度

0.005mm

A(B)/C轴重复定位精度

5"

刀库容量

24pcs

最大刀具直径

∅125mm

最大刀具长度

300mm

最大刀具重量

8kg

机器重量

8500kg

控制系统

Siemens 840D
