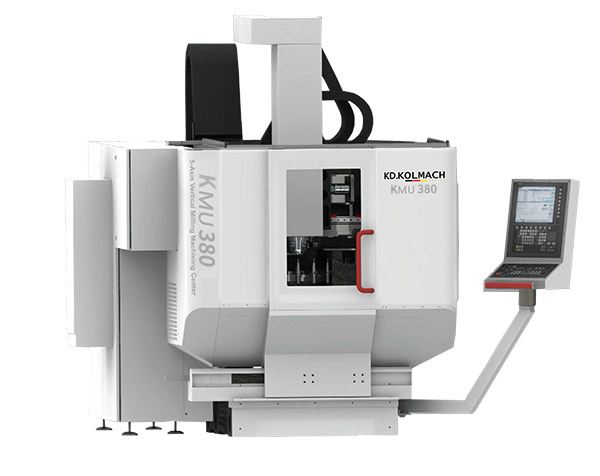

-KMU380
.png)
多轴联动，高速、高精度
● 人造大理石床身，热膨胀系数小，不易变形。
● 床身一次成型，阻尼大，抗震能力强。
● A/C轴采用力矩电机直驱，扭矩大，精度高。
● 摇篮式转台，中心驱动，有效地抑制振动，消除反向间隙。
● 使用高速、大扭矩电主轴，转速高，精度好。
● 一次装夹可实现五轴形面加工。
.png)
.jpg)
.jpg)
| 项目 | .png) -KMU380 |
| 工件最大回转直径 | ∅380mm |
| 工作台直径 | ∅320mm |
| 工件最大重量 | 100kg |
| X/Y/Z 轴行程 |
580/400/420mm |
| A(B)轴回转范围 | -120~15 |
| C轴回转范围 | 360º |
| 最高转速 | 15000rpm |
| 额定功率 | 7.5/11kw |
| 主轴规格 | BBT40 |
| A(B)/C轴驱动方式 | 伺服电机 |
| A(B)轴驱动规格 | 1.8kw |
| C轴驱动规格 | 0.75kw |
| X/Y/Z 轴最大进给速度 | 20m/min |
| A(B)轴最大进给速度 | 20rpm |
| C轴最大进给速度 | 20rpm |
| X/Y/Z/A/C轴全闭环控制 |
B/C轴标配磁栅 |
| X/Y/Z轴定位精度 |
0.008mm |
| A(B)/C轴定位精度 |
8" |
| X/Y/Z轴重复定位精度 |
0.005mm |
| A(B)/C轴重复定位精度 |
5" |
| 刀库容量 |
32pcs |
| 最大刀具直径 |
∅80mm |
| 最大刀具长度 |
160mm |
| 最大刀具重量 |
8kg |
| 机器重量 |
4800kg |
| 控制系统 |
Fanuc 0i-MF |
